Led dimmer inbouw 0-150W | ECO-DIM.04

✓ 0-150W LED
✓ Geschikt voor alle A-merken afdekmateriaal
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN afstelling & automatische MAX detectie
✓ Bescherming tegen overbelasting, oververhitting & stoorsignalen
✓ Geruisloos dimmen
✓ Soft-start systeem
✓ Kleine inbouwdiepte
✓ Geschikt voor wisselschakeling/hotelschakeling & kruisschakeling met aan/uitschakelaar(s)
✓ Doorverbinding fasedraad mogelijk (dubbele L-poort)
✓ Geschikt voor 90% van alle dimbare led lampen
✓ Druk/draaiknop

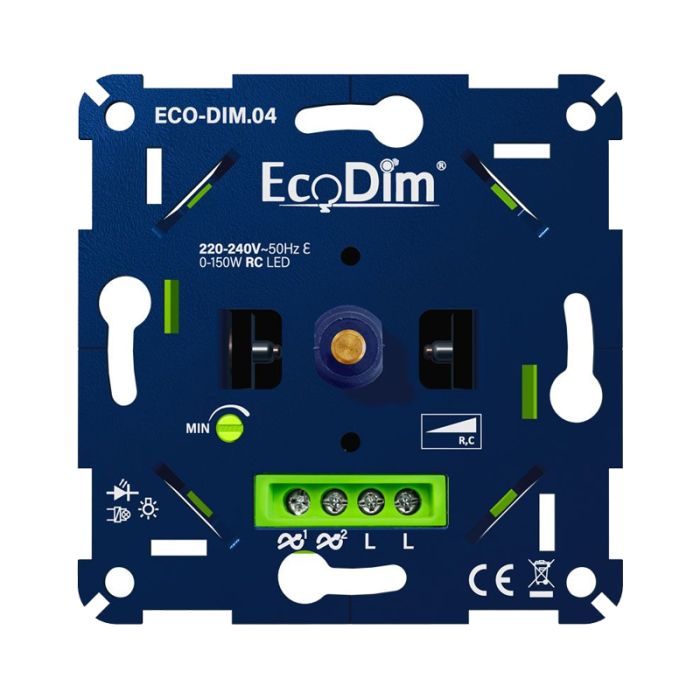

ECO-DIM.04 Led dimmer fase afsnijding 0-150W

De ECO-DIM.04 led dimmer is een prijsvoordelige EcoDim led dimmer welke voldoet aan alle basis benodigdheden voor een uitstekende dimkwaliteit. Zo heeft de ECO-DIM.04 een uitstekende dimbaarheid (0-100%), een groot bereik (0-150W), is het geschikt voor 90% van alle led lampen (dankzij fase afsnijding) én is het geschikt voor de meeste merken afdekmateriaal.

Wil je een groter led vermogen op de dimmer aansluiten, of wil je een led dimmer welke zowel voor fase aansnijding als fase afsnijding (100% van alle led lampen) geschikt is? Ga dan voor de populaire ECO-DIM.01 (€39,95). Of wil je juist liever ook een MAX afstelling? Ga dan voor de ECO-DIM.03 (€59,95).

Tip: Lees de productreviews (via bovenstaand tabblad) voor de vele klantverhalen.

Geleverd incl. duidelijke Nederlandse handleiding.

Geschikte (led) lampen

Geschikte led lampen voor deze led dimmer zijn alle led lampen (met of zonder trafo) die werken op fase afsnijding (trailing edge/RC/tronic). Dit zijn o.a. de volgende merken led lampen:

• IKEA
• Philips (m.u.v. Hue)
• Osram
• Megaman
• Sylvania
• Sencys (Praxis)
• Ecobright

Niet geschikt:

• Pharox
• Calex E14, met gedraaid staafje of Gold serie
• Handson

Heb je led lampen van een ander merk en weet je niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met de leverancier van jouw led lampen. Indien deze het je niet kan vertellen, neem dan telefonisch of per mail contact met ons op. Uiteraard kun je ook testen of jouw led lampen op deze led dimmer werken. De dimmer kan niet kapot gaan indien jouw lampen toch op fase aansnijding blijken te werken. Goed om te weten: Zo'n 90% van alle led lampen in NL en BE werken op fase afsnijding. Hiermee heb je dus de juiste dimmer. Retourneren mag binnen 30 dagen, mits de dimmer en verpakking onbeschadigd zijn.

Deze ECO-DIM.04 led dimmer inbouw fase afsnijding is geschikt voor:

• Led lampen dimbaar op fase afsnijding (max. 150W)
• Energie/Spaarlampen dimbaar (max. 300W)
• Halogeenlampen 230V dimbaar (max. 300W)
• Gloeilampen 230V dimbaar (max. 300W)
• Laagspanningslampen met dimbare elektronische trafo input 230V (max. 150W LED/max. 300W halogeenlampen) (Heb je een gewikkelde/magnetische/RL led trafo? Ga dan voor een led dimmer geschikt voor fase aansnijding)

Niet geschikt voor gebruik i.c.m. kerntrafo's

Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer. Deze dimmer is ook niet geschikt voor halogeenlampen op een oude kerntrafo.

Waarom deze led inbouwdimmer?

Geschikt voor 0-150W

De led dimmer heeft een groot bereik van 0-150W aan LED vermogen. Uiteraard dient er minimaal 1W op aangesloten te worden om te kunnen dimmen. De dimbaarheid gaat dus tot 0%, mits de dimbare led driver in/van de led lamp toereikend is. Is jouw totaalwattage aan LED hoger dan 150W? Verspreid de lampen dan over meerdere dimmers of ga voor de ECO-DIM.03 (0-500W).

Geschikt voor alle merken afdekmateriaal

De muurdimmer is geschikt voor alle bekende merken afdekmateriaal (dimmerknop+raamwerk). Passend onder enkele en meervoudige afdekramen

Geschikte merken afdekmateriaal:

• Berker by Hager
• Busch-Jaeger
• Gira
• JUNG
• Kopp
• Merten by Schneider 51xx en System M
• Niko xxx-31003 (mits gebruik Niko adapter) en xxx-31000
• PEHA

Niet geschikt:

• Busch-Jaeger 6540-7
• Merten D-Life
• Niko PR20
• Dimmerknop met D-vorm gat, zoals Wintop, Plieger, GAMMA Everest

De dimmer wordt geleverd incl. 3 hulpstukjes. Voor Busch-Jaeger gebruik je het verdikkingsknopje en ijzeren plaatje. Voor Niko xxx-31000 heb je alleen het ijzeren plaatje nodig. En voor JUNG heb je de schroefjes nodig. Dit staat tevens duidelijk omschreven in de installatiehandleiding.

Heb je nog geen afdekmateriaal in huis? Dan kun je er ook voor kiezen om bij ons het passende afdekmateriaal (dimmerknop + raamwerk) te bestellen. Zie hieronder de Bijpassende producten.

Optimale dimbaarheid & lichtstabiliteit

Middels de MIN potmeter kun je handmatig de dimbaarheid en lichtstabiliteit in de laagste lichtstand instellen. Zo haal je altijd de beste dimbaarheid én lichtstabiliteit uit jouw led lampen. Meer hierover lees je bij bovenstaand tabblad "Installatie" en de meegeleverde handleiding.

Bescherming tegen overbelasting, oververhitting en stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Daarnaast beschikt de dimmer over bescherming tegen oververhitting. Tot slot beschermt de overload protection de dimmer tegen overbelasting. Dit houdt in dat wanneer er een te hoog vermogen op de dimmer is aangesloten, de dimmer zichzelf automatisch uitschakelt en dus niet defect gaat.

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze elektronische led dimmer kunnen alle led lampen (werkend op fase afsnijding/tronic/RC) geruisloos gedimd worden. Geen zoemende led dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de led lampen zachtjes aan gaan op de laatst gebruikte dimstand – ook in het lage lichtniveau. Dit betekent dat je geen flits ziet of dat de lampen niet eerst naar 100% lichtstand moeten alvorens te kunnen dimmen. De laatste dimstand wordt onthouden en bij de volgende keer inschakelen van de led lampen gaat het licht rustig aan op de laatst gebruikte stand.

Klein inbouwelement & Geschikt voor opbouw- en inbouwdozen met schroefgaten

Het basiselement van deze led dimmer past in iedere normale inbouwdoos en opbouwdoos met schroefgaten. Dankzij de kleine inbouwdiepte (23mm) gaat dit een stuk eenvoudiger dan bij de andere modellen van EcoDim.
Middels de schroefgaten in de dimmer kan het de dimmer in iedere inbouw- of opbouwdoos met schroefgaten vastgezet worden.

Geschikt voor hotelschakeling/wisselschakeling

Verder is het mogelijk om deze led dimmer in hotelschakeling/wisselschakeling te gebruiken. Hiermee kun je met een tweede schakelaar dezelfde lampengroep bedienen. Het is raadzaam om bij het éne schakelpunt de led dimmer te gebruiken en bij de ander een aan/uitschakelaar. Ook geschikt voor kruisschakeling (1 led dimmer + 1 kruisschakelaar + 1 normale aan/uit schakelaar).

Doorverbinding fasedraad mogelijk

Heb je momenteel een doorverbinding van jouw fasedraad (vaak bruin)? Of wil je dat graag realiseren? Bijv. de fasedraad van de led dimmer doorverbinden naar een naastgelegen stopcontact? Dan kan dat met deze led dimmer dankzij de dubbele L aansluiting. Uiteraard heeft deze doorverbinding geen consequenties voor de dimkwaliteit. Indien je geen doorverbinding wilt, maakt het niet uit in welke L je de fasedraad plaatst.

Installatie

Deze led dimmer 230V wordt geleverd inclusief duidelijke Nederlandstalige handleiding. Ook lees je hier meer over achter bovenstaand tabblad "Installatie".

Afmeting en Gewicht

• Buitenmaat van blauwe plaat: 71x71mm (met afgeronde hoeken)
• Past in inbouwdoos van min.: 50*50*25mm (lxbxd)
• Gewicht: 46g

Hulp nodig?

Heb je toch nog vragen over deze goedkope led dimmer? Bel of mail ons gerust.
Wij staan je graag te woord!

 LET OP:
- Geteste + geschikte merken dimbare led lampen met de ECO-DIM.04:
IKEA LEDARE  & LUNNOM / Philips / Osram LEDVANCE Parathom Advanced, Parathom Pro en Parathom Retrofit / Megaman / Ecobright.
