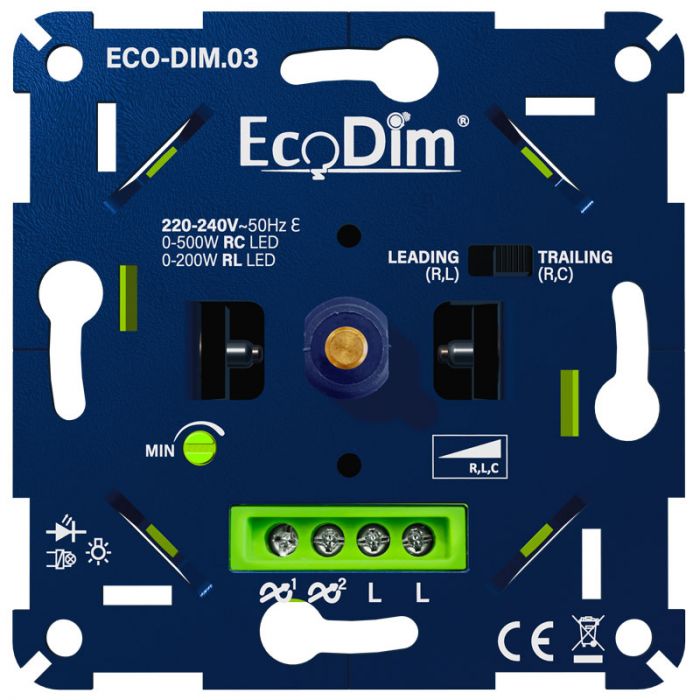

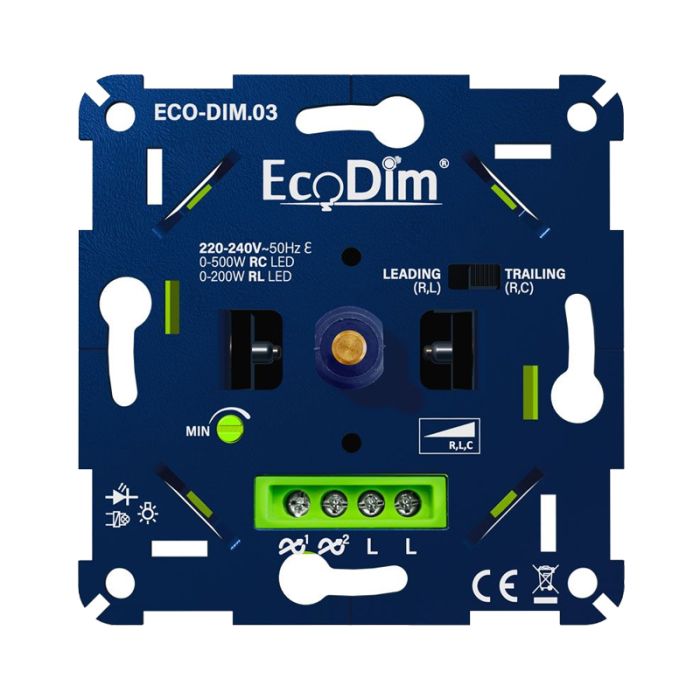

Led dimmer inbouw 0-500W | ECO-DIM.03

✓ 0-500W LED
✓ Universeel: Fase aan- en afsnijding
✓ Geschikt voor alle A-merken afdekmateriaal
✓ Kleine inbouwdiepte
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN & MAX afstelling
✓ Bescherming tegen overbelasting, oververhitting & stoorsignalen
✓ Geruisloos dimmen
✓ Geschikt voor wissel/hotelschakeling & kruisschakeling met aan/uitschakelaar(s)
✓ Geschikt voor alle dimbare led lampen
✓ Soft-start systeem
✓ Doorverbinding fasedraad mogelijk (dubbele L-poort)
✓ Geleverd incl. hulpstukken
✓ Druk/draaiknop

Universele led dimmer 0-500W

Uniek! Deze digitale led dimmer heeft een bijzonder groot LED bereik en is universeel toepasbaar. Waar vele led dimmers een (LED) bereik tot 100W of 150W hebben, heeft deze led dimmer maar liefst een LED vermogen van 0-500W. Je kunt hiermee dus zowel één klein dimbaar led lampje van 1W als meerdere grote led lampen (van totaal max. 500W) aansluiten. Daarnaast is de dimmer geschikt voor beide dimtechnieken: fase aansnijding én fase afsnijding. Hiermee is de dimmer geschikt voor álle type dimbare led lampen.

Verder is de led dimmer geschikt voor alle bekende merken afdekmateriaal. Je kunt dus jouw eigen afdekmateriaal op het inbouwelement gebruiken.

Andere belangrijke kenmerken van deze led dimmer zijn het soft-start systeem, de MIN en MAX afstelling, de kleine inbouwdiepte, de bescherming tegen oververhitting & overbelasting en de optimale dimbaarheid en lichtstabiliteit.

Deze led dimmer wordt vaak gebruikt in horecagelegenheden en grote ruimtes waar vele led lampen op één groep zijn aangesloten of in zakelijke gebouwen waar grote led lampen gedimd moeten worden.

Geschikte (led) lampen

Alle dimbare led lampen zijn geschikt voor deze led dimmer. Deze led dimmer is namelijk geschikt voor zowel fase afsnijdende als fase aansnijdende led lampen.

Deze ECO-DIM.03 led dimmer RLC is geschikt voor:

• Led lampen 230V dimbaar (max. 500W)
• Energie/Spaarlampen dimbaar (max. 400W)
• Halogeenlampen 230V dimbaar (max. 400W)
• Gloeilampen 230V dimbaar (max. 400W)
• Laagspanningslampen met elektronische dimbare trafo input 230V (led max. 500W/halogeen max. 450W)

Voorbeelden van geschikte merken led lampen zijn o.a.:

• IKEA
• Philips (m.u.v. Hue)
• Osram
• Megaman
• Sylvania
• Sencys (Praxis)
• Livarno Lux (Lidl)
• Ecobright

Waarom deze universele led dimmer 0-500W?

Geschikt voor 0-500W LED

Uniek aan deze led dimmer inbouw ten opzichte van alle andere dimmers in de Nederlandse en Belgische markt is het grote bereik van 0 tot 500W. Dit betekent dat je op deze dimmer al één dimbare led lamp van 1W kunt aansluiten, maar ook een groot aantal of zware led lampen met een totaalvermogen van 500W LED!

Het maximale vermogen van 500W is uitermate geschikt voor led lampen met hogere wattages zoals led panelen of simpelweg grote groepen led lampen. Blijf je met het totaalwattage aan led nog beneden de 150W? Dan kun je ook voor de universele led dimmer 0-300W/0-150W (kleiner bereik, lagere prijs, ex. afdekmateriaal) gaan.

Fase aansnijding & Fase afsnijding (R,L,C)

Binnen led verlichting bestaan er 2 dimtechnieken: fase aansnijding (R,L) en fase afsnijding (R,C). Deze led dimmer is voor beide dimtechnieken (R,L,C) geschikt. Hierdoor kun je de led dimmer universeel (dus voor alle led lampen) gebruiken.

Geschikt voor alle A-merken afdekmateriaal

Deze universele inbouwdimmer (groen/blauwe basiselement) past onder alle bekende merken afdekmateriaal (incl. dimmerknop) in Nederland & België. Zo kun je altijd jouw eigen afdekmateriaal behouden of ander gewenst afdekmateriaal zelf kiezen.
passend onder enkele en meervoudige afdekramen.

Geschikte merken afdekmateriaal:

• Berker by Hager
• Busch-Jaeger
• Gira
• JUNG
• Kopp
• Merten by Schneider 51xx en System M
• Niko xxx-31003 (mits gebruik Niko adapter) en xxx-31000
• PEHA

Niet geschikt:

• Busch-Jaeger 6540-7
• Merten D-Life
• Niko PR20
• Dimmerknop met D-vorm gat, zoals Wintop, Plieger, GAMMA Everest

De dimmer wordt geleverd incl. 3 hulpstukjes. Voor Busch-Jaeger gebruik je het verdikkingsknopje en ijzeren plaatje. Voor Niko xxx-31000 heb je alleen het ijzeren plaatje nodig. En voor JUNG heb je de schroefjes nodig. Dit staat tevens duidelijk omschreven in de installatiehandleiding.

Kleine inbouwdiepte & Geschikt voor opbouw- en inbouwdozen met schroefgaten

Dankzij de kleine inbouwdiepte (22mm) past deze inbouw led dimmer in iedere normale inbouwdoos en opbouwdoos met schroefgaten. Middels de schroefgaten kun je de dimmer in de inbouw/opbouwdoos bevestigen.

Optimale dimbaarheid & lichtstabiliteit

Deze universele led dimmer beschikt over een handmatige MIN en automatische MAX afstelling. De MAX afstelling wordt automatisch ingesteld zodra je de eerste keer het licht op 100% zet. Indien de lampen te veel vermogen krijgen, zal de dimmer het licht 1 keer laten knipperen en de maximale lichtstand automatisch corrigeren. Zo heb je in het vervolg altijd de juiste MAX afstelling voor jouw led lampen ingesteld.

De MIN afstelling kun je handmatig instellen. Dit doet je door het licht op minimale lichtstand te zetten. Gaat het licht knipperen? Draai de MIN potmeter dan iets naar rechts. Blijft het licht stabiel? Dan kun je de potmeter iets naar links draaien wanneer je nog verder terug wilt kunnen dimmen. Met deze MIN en MAX afstelling haal je de beste dimbaarheid uit jouw led lampen.

Bescherming tegen overbelasting, oververhitting & stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Daarnaast beschikt de dimmer over bescherming tegen oververhitting. Tot slot beschermt de overload protection de dimmer tegen overbelasting. Dit houdt in dat wanneer er een te hoog vermogen op de dimmer is aangesloten, de dimmer zichzelf automatisch uitschakelt en dus niet defect gaat.

Geruisloos dimmen

Dankzij de hoge kwaliteit en universele toepasbaarheid van deze led dimmer, kun je jouw led lampen geruisloos dimmen. Geen zoemende dimmer of lampen meer dus!

Geschikt voor hotel/wisselschakeling en kruisschakeling

Het is mogelijk om deze digitale led dimmer te gebruiken voor wisselschakeling, ook wel hotelschakeling genoemd. Hiermee kun je met een tweede schakelaar dezelfde lampengroep bedienen. Het is raadzaam om dit altijd met slechts één dimmer te doen en aan het andere punt een schakelaar te installeren. De hotel/wisselschakeling met twee dimmers werkt niet optimaal. Ook geschikt voor kruisschakeling (1 led dimmer + 1 kruisschakelaar + 1 normale aan/uit schakelaar).

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de led lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Zo heeft u altijd een rustige opstart van uw verlichting.

Doorverbinding fasedraad mogelijk

Heb je momenteel een doorverbinding van jouw fasedraad (vaak bruin)? Of wil je dat graag realiseren? Bijv. de fasedraad van de led dimmer doorverbinden naar een naastgelegen stopcontact? Dan kan dat met deze led dimmer dankzij de dubbele L aansluiting. Uiteraard heeft deze doorverbinding geen consequenties voor de dimkwaliteit. Indien je geen doorverbinding wilt, maakt het niet uit in welke L je de fasedraad plaatst.

Geleverd incl. hulpstukken

De meegeleverde hulpstukken zijn te gebruiken wanneer u een dimmerknop met D-vormige as of afdekmateriaal van Busch-Jaeger, Niko of JUNG heeft. Andere A-merken dimmerknoppen zijn zonder hulpstukken compatibel.
