Led dimmer universeel 0-150W voor België | ECO-DIM.15
Niet op voorraad
Productbeschrijving
“Wil jij als eerste de ECO-DIM.15 dimmer in huis? Schrijf je nu (hierboven) in voor de voorraadnotificatie!”
✓ 0-150W LED
✓ Geschikt voor Niko afdekmateriaal (xxx-31000 en xxx-31003)
✓ Ook geschikt voor alle andere merken afdekmateriaal
✓ MIN afstelling & automatische MAX detectie
✓ Schroef- en klauwbevestiging
✓ Geschikt voor Helia & LeGrand & alle Duitse merken inbouwdozen
✓ Soft-start systeem
✓ Kleine inbouwdiepte
✓ Geschikt voor wisselschakeling/hotelschakeling & kruisschakeling
✓ Doorverbinding fasedraad mogelijk (dubbele L-poort)
✓ Geschikt voor 90% van alle dimbare led lampen
✓ Geschikt voor verticale & horizontale installatie (Helia)

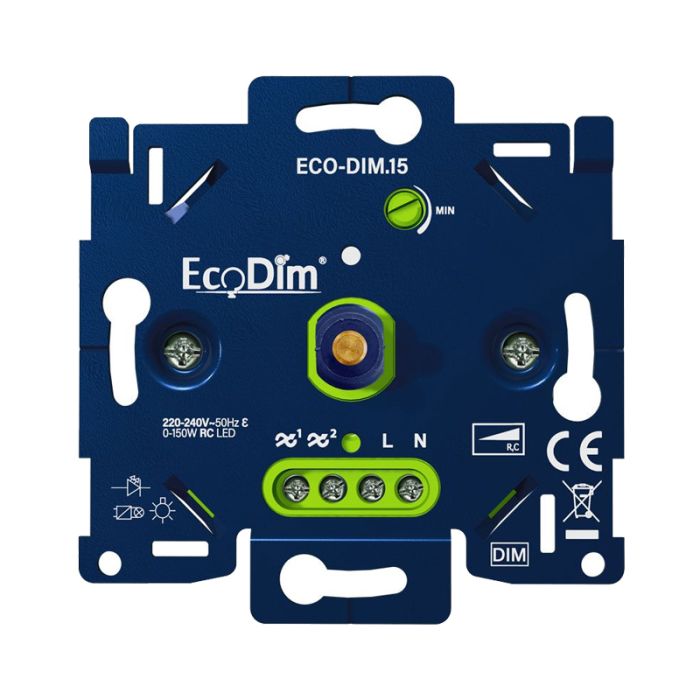

ECO-DIM.15 Led dimmer fase afsnijding 0-150W voor België
De ECO-DIM.15 led dimmer is een prijsvoordelige EcoDim led dimmer welke voldoet aan alle basis benodigdheden voor een uitstekende dimkwaliteit. Deze dimmer is speciaal ontwikkeld voor de Belgische markt. Deze dimmer is zowel verticaal als horizontaal te installeren en is daardoor geschikt voor inbouwdozen van Helia, LeGrand en alle Duitse merken. De dimmer is geschikt voor schroef- en klauwbevestiging. De ECO-DIM.15 heeft verder een uitstekende dimbaarheid (0-100%), een groot bereik (0-150W), is geschikt voor 90% van alle led lampen (dankzij fase afsnijding) én is het geschikt voor de meeste merken afdekmateriaal waaronder Niko.
Wil je een groter led vermogen op de dimmer aansluiten, of wil je een led dimmer welke zowel voor fase aansnijding als fase afsnijding (100% van alle led lampen) geschikt is? Ga dan voor de ECO-DIM.16. Wil je jouw dimmer graag slim aansturen? Ga dan voor de ECO-DIM.17 Matter. Ook deze dimmers zijn geschikt voor de Belgische markt!
Geleverd incl. duidelijke Nederlandse handleiding.
Geschikte (led) lampen
Geschikte led lampen voor deze led dimmer zijn alle led lampen (met of zonder trafo) die werken op fase afsnijding (trailing edge/RC/tronic). Dit zijn o.a. de volgende merken led lampen:
- IKEA
- Philips (m.u.v. Hue)
- Osram
- Megaman
- Sylvania
- Sencys (Praxis)
- Ecobright
Niet geschikt:
- Pharox
- Calex E14, met gedraaid staafje of Gold serie
- Handson
Heb je led lampen van een ander merk en weet je niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met de leverancier van jouw led lampen. Indien deze het je niet kan vertellen, neem dan telefonisch of per mail contact met ons op. Uiteraard kun je ook testen of jouw led lampen op deze led dimmer werken. De dimmer kan niet kapot gaan indien jouw lampen toch op fase aansnijding blijken te werken. Goed om te weten: Zo'n 90% van alle led lampen in NL en BE werken op fase afsnijding. Hiermee heb je dus de juiste dimmer. Retourneren mag binnen 30 dagen, mits de dimmer en verpakking onbeschadigd zijn.
Deze ECO-DIM.15 led dimmer inbouw fase afsnijding is geschikt voor:
- Led lampen dimbaar op fase afsnijding (max. 150W)
- Energie/Spaarlampen dimbaar (max. 300W)
- Halogeenlampen 230V dimbaar (max. 300W)
- Gloeilampen 230V dimbaar (max. 300W)
- Laagspanningslampen met dimbare elektronische trafo input 230V (max. 150W LED/max. 300W halogeenlampen) Heb je een gewikkelde/magnetische/RL led trafo? Ga dan voor een led dimmer geschikt voor fase aansnijding)
Niet geschikt voor gebruik i.c.m. kerntrafo's
Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer. Deze dimmer is ook niet geschikt voor halogeenlampen op een oude kerntrafo.
Waarom deze led inbouwdimmer ?
Geschikt voor verticale en horizontale installatie (perfecte dimmer voor België)
Deze dimmer is geschikt voor verticale en horizontale installatie. Bij horizontale installatie plaats je de dimmers met de zijkanten tegen elkaar aan. Bij een verticale installatie schuif je de uiteinden van de boven- en onderkant van de dimmers over elkaar heen. Hierdoor realiseer je de juiste afstand tussen de twee dimmerassen waardoor je de dimmers kun inbouwen in Helia inbouwdozen. Daarnaast zijn deze dimmers ook geschikt voor LeGrand inbouwdozen en alle Duitse merken!
Geschikt voor 0-150W
De led dimmer heeft een groot bereik van 0-150W aan LED vermogen. Uiteraard dient er minimaal 1W op aangesloten te worden om te kunnen dimmen. De dimbaarheid gaat dus tot 0%, mits de dimbare led driver in/van de led lamp toereikend is. Is jouw totaalwattage aan LED hoger dan 150W? Verspreid de lampen dan over meerdere dimmers of ga voor de ECO-DIM.16 (0-300W).
Geschikt voor alle merken afdekmateriaal (waaronder Niko)
De muurdimmer is geschikt voor alle bekende merken afdekmateriaal (dimmerknop+raamwerk). Passend onder enkele en meervoudige afdekramen. Ook alle draaiknop series van Niko zijn uitstekend te gebruiken i.c.m. deze dimmer.
Geschikte merken afdekmateriaal:
- Niko xxx-31003 (mits gebruik meegeleverde Niko adapter) en xxx-31000
- Berker by Hager
- Busch-Jaeger
- Gira
- JUNG
- Kopp
- Merten by Schneider 51xx en System M
- PEHA
Niet geschikt:
- Busch-Jaeger 6540-7
- Merten D-Life
- Niko PR20
- Dimmerknop met D-vorm gat, zoals Wintop, Plieger, GAMMA Everest
De dimmer wordt geleverd incl. 3 hulpstukjes. Voor Busch-Jaeger gebruik je het verdikkingsknopje en ijzeren plaatje. Voor Niko xxx-31000 heb je alleen het ijzeren plaatje nodig. En voor JUNG heb je de schroefjes nodig. Dit staat tevens duidelijk omschreven in de installatiehandleiding.
Daarnaast wordt het Niko adaptersetje meegeleverd. Deze gebruik je voor de Niko xxx-31003 serie.
Heb je nog geen afdekmateriaal in huis? Dan kun je er ook voor kiezen om bij ons het passende afdekmateriaal (dimmerknop + raamwerk) te bestellen. Zie hieronder de Bijpassende producten.
Optimale dimbaarheid & lichtstabiliteit
Middels de MIN potmeter kun je handmatig de dimbaarheid en lichtstabiliteit in de laagste lichtstand instellen. Daarnaast heeft de dimmer een automatische MAX detectie welke de beste dimbaarheid en lichtstabiliteit in het hoogste lichtniveau instelt. Zo haal je altijd de beste dimbaarheid én lichtstabiliteit uit jouw led lampen. Meer hierover lees je bij bovenstaand tabblad "Installatie" en de meegeleverde handleiding.
Bescherming tegen overbelasting, oververhitting en stoorsignalen
De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Daarnaast beschikt de dimmer over bescherming tegen oververhitting. Tot slot beschermt de overload protection de dimmer tegen overbelasting. Dit houdt in dat wanneer er een te hoog vermogen op de dimmer is aangesloten, de dimmer zichzelf automatisch uitschakelt en dus niet defect gaat.
Geruisloos dimmen
Dankzij de hoge kwaliteit van deze elektronische led dimmer kunnen alle led lampen (werkend op fase afsnijding/tronic/RC) geruisloos gedimd worden. Geen zoemende led dimmer of led lampen dus!
Soft-start systeem
Het soft-start systeem zorgt ervoor dat de led lampen zachtjes aan gaan op de laatst gebruikte dimstand – ook in het lage lichtniveau. Dit betekent dat je geen flits ziet of dat de lampen niet eerst naar 100% lichtstand moeten alvorens te kunnen dimmen. De laatste dimstand wordt onthouden en bij de volgende keer inschakelen van de led lampen gaat het licht rustig aan op de laatst gebruikte stand.
Klein inbouwelement & Geschikt voor schroef- en klauwbevestiging
Het basiselement van deze led dimmer past in iedere normale inbouwdoos en opbouwdoos. Dankzij de kleine inbouwdiepte (23mm) gaat dit een stuk eenvoudiger dan bij vele dimmers van andere merken.
Middels de schroefgaten in de dimmer kan het de dimmer in iedere inbouw- of opbouwdoos met schroefgaten vastgezet worden.
Ook worden er inbouwklemmen meegeleverd met deze led dimmer. Zo is deze dimmer geschikt voor schroef- en klauwbevestiging.
Zo is deze dimmer geschikt voor inbouwdozen van Helia, Legrand en alle Duitse merken. Perfect voor de Belgische markt!
Geschikt voor hotelschakeling/wisselschakeling
Verder is het mogelijk om deze led dimmer in hotelschakeling/wisselschakeling te gebruiken. Hiermee kun je met een tweede schakelaar dezelfde lampengroep bedienen. Het is raadzaam om bij het éne schakelpunt de led dimmer te gebruiken en bij de ander een aan/uitschakelaar. Ook geschikt voor kruisschakeling (1 led dimmer + 1 kruisschakelaar + 1 normale aan/uit schakelaar).
Doorverbinding fasedraad mogelijk
Heb je momenteel een doorverbinding van jouw fasedraad (vaak bruin)? Of wil je dat graag realiseren? Bijv. de fasedraad van de led dimmer doorverbinden naar een naastgelegen stopcontact? Dan kan dat met deze led dimmer dankzij de dubbele L aansluiting. Uiteraard heeft deze doorverbinding geen consequenties voor de dimkwaliteit. Indien je geen doorverbinding wilt, maakt het niet uit in welke L je de fasedraad plaatst.
Installatie
Deze led dimmer 230V wordt geleverd inclusief duidelijke Nederlandstalige handleiding. Ook lees je hier meer over achter bovenstaand tabblad "Installatie".
Afmeting en Gewicht
- Buitenmaat van blauwe plaat: 71x70mm
- Past in inbouwdoos van min.: 50*50*25mm (lxbxd)
- Gewicht: 51g
Hulp nodig?
Heb je toch nog vragen over deze led dimmer voor de Belgische markt? Bel of mail ons gerust.
Wij staan je graag te woord!
Specificaties
EAN code |
8719322374936
|
---|---|
Merk |
EcoDim
|
Aansluitvermogen LED |
0-150W
|
Max. aansluitvermogen LED |
150W
|
Aansluiting |
2-draads
|
Artikelnaam fabrikant |
ECO-DIM.15
|
Dimtechniek |
Fase afsnijding (RC)
|
Input (volt) |
230V
|
Lengte (mm) |
70
|
Breedte (mm) |
71
|
Inbouwdiepte (mm) |
23
|
IP-waarde |
IP20
|
Keurmerken |
CE
|
Garantie |
2 jaar
|
Geleverd incl. |
Hulpstukken, Niko adapterset, Inbouwklemmen
|
Installatie
Led dimmer aansluiten
- Golfje met pijl erdoor: Schakeldraad (zwart)
- Golfje met pijl erdoor: Tweede schakeldraad bij gebruik van wisselschakeling/hotelschakeling (zwart)
- L: Stroomdraad (bruin)
Verticaal of horizontaal installeren
Deze dimmer is geschikt voor verticale en horizontale installatie. Bij horizontale installatie plaats je de dimmers met de zijkanten tegen elkaar aan. Bij een verticale installatie (zonder tussenschot in de inbouwdoos) schuif je de uiteinden van de boven- en onderkant van de dimmers over elkaar heen. Hierdoor realiseer je de juiste afstand tussen de twee dimmerassen waardoor je de dimmers kun inbouwen in Helia inbouwdozen. Daarnaast zijn deze dimmers ook geschikt voor LeGrand inbouwdozen en alle Duitse merken!
Dimbaarheid & Lichtstabiliteit instellen
- Zet de led lampen aan door op de dimmer as te drukken
- Draai de dimmer as helemaal naar links (minimaal lichtoutput)
- Blijft het licht in de laagste stand stabiel (geen geknipper)? Draai de MIN potmeter dan langzaam naar links voor een betere dimbaarheid.
- Gaan de led lampen knipperen? Draai de MIN potmeter dan langzaam iets naar rechts, totdat het licht helemaal stabiel is. Dát is de beste dimbaarheid van jouw led lampen.
Led lampen en traditionele lampen op Led dimmer 0-150W Basic
Alle type lampen (werkend op fase afsnijding) kunnen op de dimmer worden aangesloten. Echter, gebruik géén 2 verschillende type lampen (capacitief en resistieve belasting) op 1 dimmer. Dit betekent dus geen traditionele (halogeen/gloei/spaar) lampen en led lampen samen op één dimmer gebruiken. Dit kan schadelijk zijn voor de led dimmer.
Hulpstukken voor afdekmateriaal
De led dimmer wordt geleverd incl. hulpstukken zodat deze ook geschikt is voor Busch-Jaeger, JUNG en Niko xxx-31000 en xxx-31003 afdekramen.
Busch-Jaeger: Gebruik het dopje en het plaatje
JUNG: Gebruik de schroefjes
Niko xxx-31000: Gebruik alleen het plaatje
Niko xxx-31003: Gebruik de Niko adapter
Ander merk afdekraam? Geen hulpstukken nodig.
