Led dimmer module 250W | ECO-DIM.14

✓ Inbouw
✓ 0-250W LED (RC) / 0-150W LED (RL)
✓ Geschikt voor alle A-merken pulsdrukkers
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN, MAX en Speed afstelling
✓ Bescherming tegen overbelasting, oververhitting & stoorsignalen
✓ Geschikt voor bijna alle dimbare led lampen
✓ 2-draads en 3-draads aansluiting mogelijk (nuldraad of bypass niet vereist)
✓ Geschikt voor wissel/hotelschakeling met pulsdrukker
✓ Geruisloos dimmen
✓ Soft-start systeem

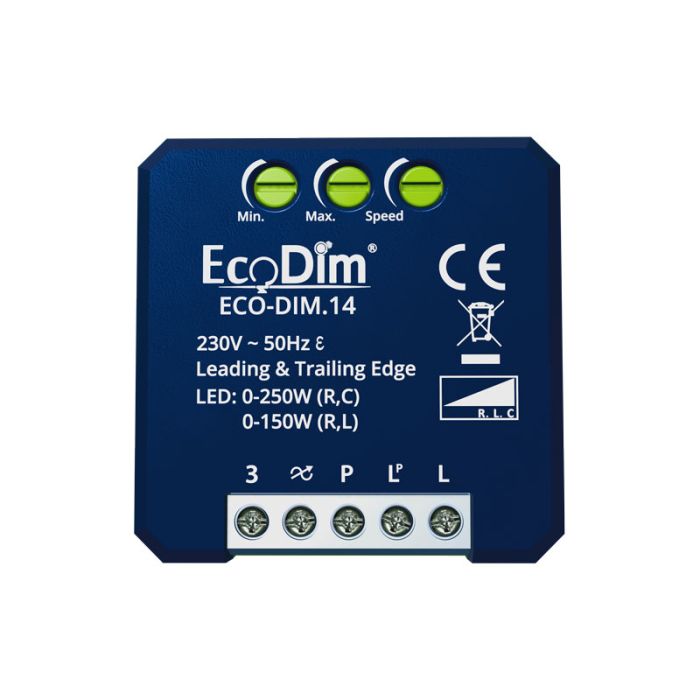

Led dimmer module ECO-DIM.14

Op zoek naar een pulsdimmer? Dan is deze dimmodule wat voor jou!

Deze dimmer kan worden aangesloten middels de normale 2-draads aansluiting, maar het is ook mogelijk om deze met 3 draden (dus met nuldraad) te installeren. De dimmer kan met een normale pulsschakelaar bediend worden.

Daarnaast beschikt de led dimmer over een groot bereik (tot 250W led), uitmuntende dimbaarheid en lichtstabiliteit (MIN én MAX afstelling), kan je zelf de Speed (snelheid van dimmen) instellen en past de module in iedere normale inbouwdoos.

Geschikt voor alle (normale) dimbare led lampen. De dimmer wordt geleverd incl. duidelijke Nederlandse handleiding.

Geschikte led lampen

Met deze inbouw dimmer dim je lampen met een pulsdrukker. De module is geschikt voor lampen met de dimtechniek fase afsnijding én lampen met de dimtechniek fase aansnijding. Dit is ideaal wanneer je niet weet op welke dimtechniek je lampen werken.

Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:

• IKEA (m.u.v. Tradfri)
• Philips (m.u.v. Hue)
• Osram
• Megaman
• Sylvania
• Sencys (Praxis)
• Livarno Lux (Lidl)
• Ecobright

Niet geschikt:

• Pharox
• Calex E14, met gedraaid staafje of Gold serie
• Handson
• Slimme led lampen, zoals Hue led lampen/Tradfri led lampen, etc.

Deze ECO-DIM.14 led dimmer inbouwmodule fase afsnijding en fase aansnijding is geschikt voor:

• Led lampen dimbaar op fase afsnijding/trailing edge/R,C (max. 250W)
• Led lampen dimbaar op fase aansnijding/leading edge/ R,L (max. 150W)
• Energie/Spaarlampen dimbaar (max. 300W)
• Halogeenlampen 230V dimbaar (max. 300W)
• Gloeilampen 230V dimbaar (max. 300W)
• Laagspanningslampen met dimbare elektronische trafo, input 230V (max. 250W)

Niet geschikt voor gebruik i.c.m. kerntrafo's

Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer.

Waarom deze dimmer module?

Inbouw

De dimmer module heeft een inbouwdiepte van slechts 15mm. Hiermee past het in iedere normale inbouwdoos. Let erop dat wanneer je de dimmermodule onder een pulsschakelaar installeert, je tevens op de inbouwdiepte van de pulsschakelaar let. Dit is van belang om te weten of de totale set in een U40 of U50 inbouwdoos past.

Geschikt tot 250W led

De dimmer module heeft een groot bereik tot maar liefst 250W LED. Hiermee kan je dus zowel hele lage vermogens (bijv. 1 led lamp) als een hoog totaalvermogen uitstekend dimmen.

Let erop dat de dimkwaliteit altijd afhankelijk is van zowel de dimbare led lamp/driver en de led dimmer. De led dimmer dient afstelmogelijkheden te hebben. Daarmee zit je met deze dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan de led lamp met deze led dimmer helemaal tot 0W terug dimmen.

Geschikt voor alle A-merken pulsdrukkers

De dimmer module is universeel toepasbaar achter alle merken pulsdrukkers/pulsschakelaars. Let erop dat dit wel echt een pulsdrukker met maakcontact is, en geen aan/uitschakelaar. Het enige waar je verder op moet letten is de inbouwdiepte van de pulsdrukker, zodat je weet of het totaalplaatje (pulsdrukker + dimmer module 15mm) in jouw inbouwdoos past. Uiteraard passen alle pulsdrukkers in ons assortiment op deze dimmodule.

Geschikte merken pulsdrukkers:

• Berker by Hager
• Busch-Jaeger
• Gira
• JUNG
• Kopp
• Merten by Schneider
• Niko
• PEHA

Koop dus naast deze dimmodule de pulsdrukker + wip van jouw gewenste merk, en je bent compleet om deze als tastdimmer te gebruiken!

Optimale dimbaarheid & lichtstabiliteit / MIN, MAX en Speed afstelling

Je kan de Led dimmer module specifiek op jouw aangesloten led lampen afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de laagste lichtstand. Met de MAX potmeter stel je de maximale lichtopbrengst en lichtstabiliteit in de hoogste stand in.

Met de potmeter "Speed" kan je instellen hoe snel de led lampen moeten dimmen. Hiermee regel je zelf hoe lang je de pulsdrukker moet inhouden tot deze van 100% naar 0% is gedimd. Hoe je deze instellingen instelt, wordt duidelijk toegelicht in de meegeleverde installatiehandleiding.

Bescherming tegen overbelasting & stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Tevens is de dimmer beschermd tegen oververhitting. Tot slot zorgt de overload protection ervoor dat de dimmer beschermd is tegen overbelasting van de dimmer, zoals een te hoog aangesloten wattage.

Geschikt voor wissel/hotelschakeling met pulsdrukker

De dimmodule is geschikt voor een wisselschakeling en kruisschakeling met een bedrade pulsdrukker.

Bij een wisselschakeling of kruisschakeling gebruik je op het éne punt deze dimmodule met een bedrade pulsdrukker en op het andere punt alleen een pulsdrukker (maakcontact).

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze led dimmer kunnen alle led lampen geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Let wel, indien je de lampen lager dan 10% had staan, zal de dimmer de led lampen (bij het opnieuw aanzetten) op 10% aan zetten. Je kan vervolgens handmatig de lampen weer iets verder terug dimmen. Dit is ter voorkoming dat de lampen niet genoeg voeding krijgen om aan te kunnen springen. Bij alles boven de 10% wordt exact dezelfde stand weer gebruikt bij het inschakelen.

Hulp nodig?

Heb je nog vragen over deze kwalitatieve dimmermodule? Bel of mail ons gerust.
Onze specialisten staan je graag te woord!

 LET OP:
- Geschikte merken dimbare led lampen met deze led dimmer fase afsnijding & fase aansnijding:
IKEA LEDARE  & LUNNOM / Philips / Osram Parathom Advanced, Parathom Pro, Parathom Retrofit en Vintage 1906 / Megaman / Ecobright.
- Het kan voorkomen dat wanneer je de lampen uitschakelt op de max. dimstand en weer aanzet de lampjes afzonderlijk aangaan en dat de lichtstand kort automatisch van 100% naar de door jou ingestelde stand gaat. Het eerste heeft te maken met de dimbare drivers van de lamp. Het tweede met de led dimmer. Dit verschilt per situatie.
