JUNG Tastdimmer Z-Wave 250W | ECO-DIM.10 Z-Wave + JUNG pulsdrukker

Schrijf de eerste review

Artikelnr. Art.nr

66-100022

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

56,52

(incl. 21% btw)

Direct leverbaar

Gratis verzending vanaf €50
Voor 16u besteld, vandaag verstuurd!
Eerlijk advies van onze experts
30 dagen retourgarantie

Productbeschrijving

✓ Z-Wave gecertificeerd
✓ Inbouw
✓ Tot 250W LED
✓ Goedkope JUNG tastdimmer (ECO-DIM.10 Z-Wave + JUNG pulsdrukker)
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN, MAX en Speed afstelling
✓ Verbruiksmeter
✓ Bescherming tegen overbelasting, oververhitting & stoorsignalen
✓ Geschikt voor 90% van alle dimbare led lampen
✓ 2-draads en 3-draads aansluiting mogelijk (nuldraad of bypass niet vereist)
✓ 1P maakcontact
✓ Geschikt voor wisselschakeling/hotelschakeling met pulsdrukker of draadloze schakelaar
✓ Soft-start systeem

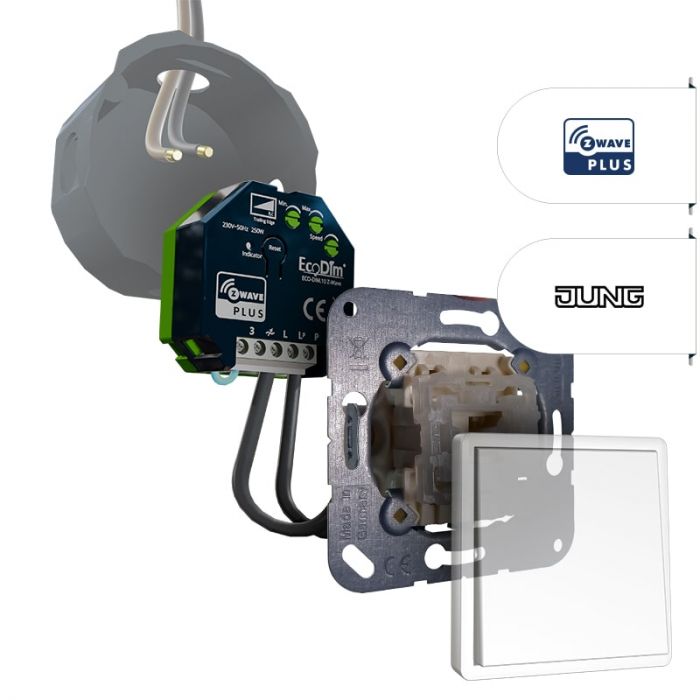

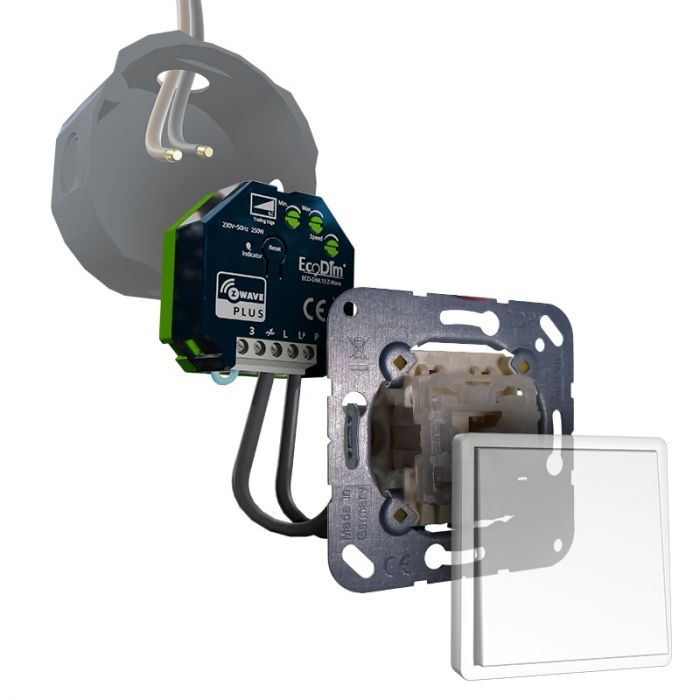

Deze tastdimmer bestaat uit de dimmodule ECO-DIM.10 Z-Wave + de JUNG pulsdrukker. Hiermee creëer je een JUNG tastdimmer Z-Wave. Dit is een goedkoper alternatief dan wanneer je een complete tastdimmer zou kopen. Daarnaast profiteer je van de sublieme dimkwaliteiten van EcoDim, zoals 0-250W LED vermogen, MIN/MAX/Speed afstellingen, kan het zowel 2-draads als 3-draads aangesloten worden, heeft het een kleine inbouwdiepte (geschikt voor U50 inbouwdozen, bij een U40 inbouwdoos kun je kiezen voor de ECO-DIM.07 Z-Wave) en is het geschikt voor de dimtechniek fase afsnijding (geschikt voor 95% van alle dimbare led lampen). Het enige wat je zelf nog hoeft toe te voegen (elders kopen) is een JUNG bedieningswip – in het door jou gewenste design en kleur wat bij de rest van je schakelmateriaal in huis past.

De dimmer kan zowel met de JUNG pulsschakelaar als via Z-Wave domotica bediend worden. Gebruik je een hub/controller zoals FIBARO, Homey, Homee, Futurehome, WINK etc. i.c.m. met Google Assistant of Amazon Alexa? Dan kan je deze tastdimmer ook spraak gestuurd bedienen.

Geschikte led lampen

Met deze JUNG tastdimmer Z-Wave kan je jouw ‘domme’ led lampen toch ‘smart’ bedienen. Je hoeft/dient dus géén slimme led lampen op deze led dimmer aan te sluiten, maar simpelweg normale/domme led lampen (werkend op fase afsnijding/trailing edge).

Geschikte merken led lampen i.c.m. deze led tastdimmer zijn o.a.:

IKEA (m.u.v. Tradfri)
Philips (m.u.v. Hue)
Osram
Megaman
Sylvania
Sencys (Praxis)
Livarno Lux (Lidl)
Ecobright

Niet geschikt:

Pharox
Calex E14, met gedraaid staafje of Gold serie
Handson
Slimme led lampen, zoals Hue led lampen/Tradfri led lampen, etc.

Heb je led lampen van een ander merk en weet je niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met de leverancier van de led lampen. Indien deze het je niet kan vertellen, neem dan telefonisch of per mail contact met ons op. Uiteraard kan je ook testen of jouw led lampen op deze led dimmer werken. De dimmer kan niet kapot gaan indien de lampen toch op fase aansnijding blijken te werken. Goed om te weten: Zo'n 90% van alle led lampen in NL en BE werken op fase afsnijding. Hiermee heb je dus de juiste dimmer. Retourneren mag binnen 30 dagen, mits de dimmer en verpakking onbeschadigd zijn. Ook in onze webshop vind je led lampen. Deze werken allemaal op fase afsnijding, dus zijn goed te combineren met deze dimmer module.

Deze JUNG Tastdimmer Z-Wave 250W is geschikt voor:

Led lampen dimbaar op fase afsnijding/trailing edge/R,C (max. 250W)
Energie/Spaarlampen dimbaar (max. 300W)
Halogeenlampen 230V dimbaar (max. 300W)
Gloeilampen 230V dimbaar (max. 300W)
Laagspanningslampen met dimbare elektronische trafo, input 230V (max. 250W)

Niet geschikt voor gebruik i.c.m. kerntrafo's

Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer.

Waarom deze JUNG Tastdimmer Z-Wave?

Z-Wave gecertificeerd

Deze Z-Wave dimmer module is een officieel gecertificeerd Z-Wave product. De smart led dimmer is voorzien van de nieuwste Z-Wave Plus chip en is geschikt voor alle Z-Wave domotica in de huidige markt. Updates van deze chip gaan automatisch “over the air”, dus hier hoef je zelf niets voor te doen.

Inbouw

Deze tastdimmer heeft een inbouwdiepte van slechts 19,8mm. Hiermee past het samen met de JUNG pulsdrukker in iedere normale inbouwdoos.

Geschikt voor alle Z-Wave domotica/apps

De Z-Wave led tastdimmer is te gebruiken in combinatie met de meeste Z-Wave smarthome systemen. Hieronder een aantal app's en hub’s waarmee de ECO-DIM.10 Z-Wave + JUNG pulsdrukker te combineren is.

Google Home/Nest (via Z-Wave hub)
Amazon Alexa
FIBARO
Homey
homee
Futurehome
WINK

Niet geschikt:

Apple HomeKit

Spraakondersteuning (Amazon Alexa & Google Assistant)

Jij: “Hey Google/Alexa, zet EcoDim aan.”
Google Home: “Oké, ik doe EcoDim aan.”
Alexa: “Oké.”

Jij: “Hey Google/Alexa, zet EcoDim op 5%.”
Google Home: “Oké, ik stel de helderheid van EcoDim in op 5%.”
Alexa: “Oké.”

Zo makkelijk kan het zijn. De Z-Wave tastdimmer werkt perfect met spraakbesturing van Alexa en Google. Laatstgenoemde is er natuurlijk ook in een Nederlandstalige variant terwijl Alexa momenteel alleen nog in Engels beschikbaar is. Bij Google heb je uiteraard wel een hub/controller nodig om de dimmer spraak gestuurd te kunnen bedienen.

In de app die je gebruikt kan je de dimmer een bepaalde naam geven, bijv. “EcoDim” of “dimmer woonkamer”. Vervolgens kan je deze “naam” gebruiken in de communicatie naar de Google Home of Amazon Alexa speaker. Wanneer je deze “naam” gebruikt in de communicatie naar Google Home of Amazon Alexa speaker, zal de desbetreffende dimmer hierop reageren.

Geschikt tot 250W led

De JUNG tastdimmer Z-Wave heeft een groot bereik tot maar liefst 250W LED. Hiermee kan je dus zowel hele lage vermogens (bijv. 1 led lamp) als een hoog totaalvermogen uitstekend dimmen.

Let erop dat de dimkwaliteit altijd afhankelijk is van zowel de dimbare led lamp/driver en de led dimmer. De led dimmer dient afstelmogelijkheden te hebben. Daarmee zit je met deze dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan de led lamp met deze led dimmer helemaal tot 0W terug dimmen.

Geschikt voor alle A-merken pulsdrukkers

Deze dimmer module is universeel toepasbaar achter alle merken pulsdrukkers/pulsschakelaars. Let erop dat dit wel echt een pulsdrukker met maakcontact is, en geen aan/uitschakelaar. Het enige waar je verder op moet letten is de inbouwdiepte van de pulsdrukker, zodat je weet of het totaalplaatje (pulsdrukker + dimmer module 19,8mm) in jouw inbouwdoos past. In ons assortiment vind je ook tastdimmers van andere merken. Zo kun je het merk schakelmateriaal kiezen dat in jouw huis aanwezig is.

Andere merken Z-Wave tastdimmers:

Optimale dimbaarheid & lichtstabiliteit / MIN, MAX en Speed afstelling

Je kan de Z-Wave tastdimmer specifiek op jouw aangesloten led lampen afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de laagste lichtstand. Met de MAX potmeter stel je de maximale lichtopbrengst en lichtstabiliteit in de hoogste stand in.

Met de potmeter "Speed" kan je instellen hoe snel de led lampen moeten dimmen. Hiermee regel je zelf hoe lang je de pulsdrukker moet inhouden tot deze van 100% naar 0% is gedimd. De potmeters zijn eenvoudig te bedienen met een schroevendraaier. Hoe je deze instellingen instelt, wordt duidelijk toegelicht in de meegeleverde installatiehandleiding.

Bescherming tegen overbelasting & stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Tevens is de dimmer beschermd tegen oververhitting. Tot slot zorgt de overload protection ervoor dat de Z-Wave tastdimmer beschermd is tegen overbelasting van de dimmer, zoals een te hoog aangesloten wattage.

Geschikt voor wissel/hotelschakeling met pulsdrukker of draadloze wandschakelaar

De Z-Wave tastdimmer is geschikt voor een wisselschakeling en kruisschakeling met een bedrade pulsdrukker.

Bij een wisselschakeling of kruisschakeling gebruik je op het éne punt deze tastdimmer (ECO-DIM.10 Z-Wave + JUNG pulsdrukker) en op het andere punt alleen een pulsdrukker (maakcontact) of wandschakelaar zonder module erachter. Een draadloze wisselschakeling stel je in via je app.

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze elektronische smart dimmer kunnen alle led lampen (werkend op fase afsnijding/RC) geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Let wel, indien je de lampen lager dan 10% had staan, zal de dimmer de led lampen (bij het opnieuw aanzetten) op 10% aan zetten. Je kan vervolgens handmatig de lampen weer iets verder terug dimmen. Dit is ter voorkoming dat de lampen niet genoeg voeding krijgen om aan te kunnen springen. Bij alles boven de 10% wordt exact dezelfde stand weer gebruikt bij het inschakelen.

Hulp nodig?

Heb je nog vragen over deze kwalitatieve JUNG Tastdimmer Z-Wave? Bel of mail ons gerust.
Onze specialisten staan je graag te woord!

LET OP:

Geschikte merken dimbare led lampen met deze led dimmer fase afsnijding:
IKEA LEDARE & LUNNOM / Philips / Osram Parathom Advanced, Parathom Pro, Parathom Retrofit en Vintage 1906 / Megaman / Ecobright.
Het kan voorkomen dat wanneer je de lampen uitschakelt op de max. dimstand en weer aanzet de lampjes afzonderlijk aangaan en dat de lichtstand kort automatisch van 100% naar de door jou ingestelde stand gaat. Het eerste heeft te maken met de dimbare drivers van de lamp. Het tweede met de led dimmer. Dit verschilt per situatie.

Specificaties

EAN code	8719322374288
Merk	JUNG
Aansluitvermogen LED	tot 250W
Max. aansluitvermogen LED	250W
Aansluiting	2-draads, 3-draads
Artikelnaam fabrikant	ECO-DIM.10 Z-Wave
Dimtechniek	Fase afsnijding (RC)
Frequentie	868 MHz
Input (volt)	230V
Lengte (mm)	45,1
Breedte (mm)	45,1
Inbouwdiepte (mm)	19,8
IP-waarde	IP20
Keurmerken	CE, RoHS, TÜV
Garantie	2 jaar
Geleverd incl.	Pulsdrukker

Installatie

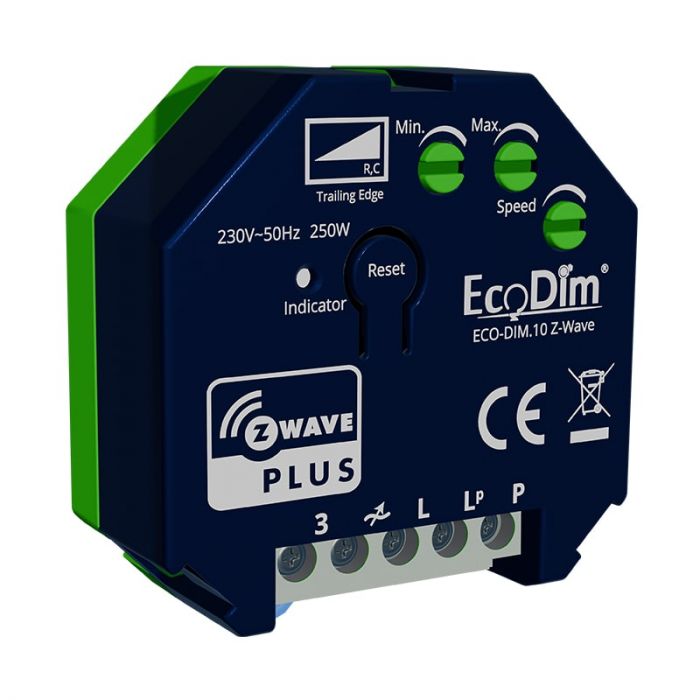

De Z-Wave inbouw dimmermodule kan zowel met een 2-draads als 3-draads aansluiting geïnstalleerd worden.

2-draads aansluiting

Wanneer je de dimmer met een 2-draads aansluiting (fasedraad/vaak bruin en schakeldraad/vaak zwart) wilt installeren, dien je altijd gebruik te maken van de vooraf geïnstalleerde brug (blauwe draad). Deze laat je dus gewoon zitten zoals je deze hebt ontvangen.

Het schakeldraad plaats je in het 2e aansluitpunt (dus bij in het “golfje met pijltje” waar de blauwe draad ook deels in zit). De fasedraad gaat in aansluitpoort “L”.

De Lp en P gaan rechtstreeks naar de pulsdrukker.

3-draads aansluiting

Bij een 3-draads aansluiting (nuldraad/vaak blauw, fasedraad/vaak bruin en schakeldraad/vaak zwart) heb je de vooraf geïnstalleerde brug in de dimmer module niet nodig. Je kunt dus de blauwe bedrading in de dimmer module verwijderen.

De nuldraad (vaak blauw) gaat in het aansluitpunt van de “3”. De schakeldraad gaat in het “golfje met pijltje”. En de fasedraad gaat in het vakje van de “L”.

De Lp en P gaan rechtstreeks naar de pulsdrukker.

Installatie met Z-Wave domotica

Bekijk de handleiding voor de instructies m.b.t. koppelen aan je Z-Wave domotica.

Installatie met pulsschakelaar/ -drukker

De Z-Wave slimme module is te installeren met een pulsschakelaar.

Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.

Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje (2e poort van links). Wanneer je geen 3e draad (nuldraad) gebruikt, dan dien je het voorgeinstalleerde blauwe draad te laten zitten waardoor het schakeldraad samen met de voorgeintalleerde draad in de connector/aansluitpoort van het golfje met het pijltje komt te zitten.

Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kun je plaatsen in de connector/aansluitpoort LP en P. Daarna kun je deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en je de dimmermodule met deze schakelaar kunt bedienen.

Stap 4: Zet nu de spanning er weer op. Je kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer je dit hebt ingesteld en het goed werkt, dan kun je alles in de inbouwdoos plaatsen.
