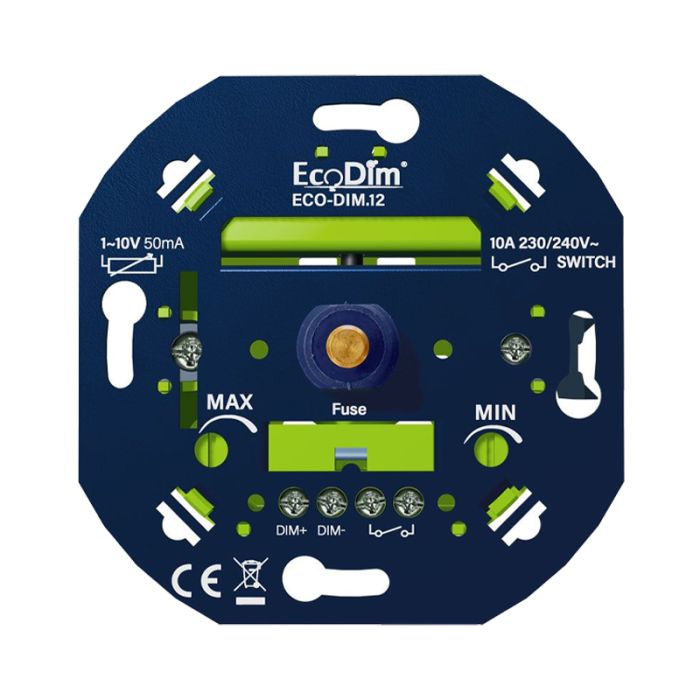

Led dimmer inbouw 1-10V 50mA | ECO-DIM.12

Waardering:
10 / 10  -
(2)  reviews
|
Artikelnr.  Art.nr
42-100028
39,95
(incl. 21% btw)
Direct leverbaar
Direct leverbaar

Direct leverbaar

Je korting wordt verrekend in de winkelwagen

  • 5+ items

    37,95 per stuk

    voor € 37,95 per stuk

    bespaar 5%

  • 10+ items

    35,96 per stuk

    voor € 35,96 per stuk

    bespaar 10%

  • Meer items nodig? Vraag een offerte aan

  • Gratis verzending vanaf €50
  • Voor 16u besteld, vandaag verstuurd!
  • Eerlijk advies van onze experts
  • 30 dagen retourgarantie
Productbeschrijving

✓ 1-10V
✓ Geschikt voor alle A-merken afdekmateriaal*
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN & MAX afstellingen
✓ Bescherming tegen overbelasting, oververhitting & stoorsignalen
✓ Geruisloos dimmen
✓ Soft-start systeem
✓ Kleine inbouwdiepte
✓ Vervangbare zekering
✓ Vaak gebruikt in kantoren en hotels
✓ Geschikt voor dimbare 1-10V drivers
✓ Druk/draaiknop

*Standaard geschikt voor Berker by Hager, Gira, Kopp, Merten by Schneider en PEHA.
Bij gebruik hulpstukken ook geschikt voor Busch-Jaeger, JUNG en Niko afdekmateriaal (hulpstukken worden standaard meegeleverd bij deze dimmer).

ECO-DIM.12 Led dimmer 1-10V

De ECO-DIM.12 is een kwalitatieve led dimmer die werkt volgens een standaard dimprotocol. Het 1-10V dimprotocol zorgt er voor dat deze dimmer alle dimbare 1-10V drivers kan dimmen. Het grote verschil met ander dimmers is dat in dit geval niet de dimmer bepaald wat het maximale aansluitvermogen is, maar de driver. Wanneer je dus wilt weten hoeveel en welke lampen je kunt aansluiten zal je moeten kijken naar de specificaties van de 1-10V driver. De ECO-DIM.12 stuurt vervolgens deze driver weer aan. Installaties met 1-10V drivers komen vaak voor in bijvoorbeeld hotels en kantoren. Hiermee kan eenvoudig een grote installatie gerealiseerd worden.

Verder is de ECO-DIM.12 van uitstekende kwaliteit. Deze dimmer heeft een uitstekende dimbaarheid (0-100%), handige afstelmogelijkheden, een eenvoudige installatie, een vervangbare zekering, een soft-start systeem en is geschikt voor alle A-merken afdekmateriaal. Bovendien is de ECO-DIM.12 een goed betaalbare dimmer.

Zitten er geen 1-10V dimmers in jouw installatie en wil je een dimmer die werkt op de dimtechnieken fase afsnijding en/of fase aansnijding? Ga dan voor onze andere led dimmers. Deze dimmers zijn in tegenstelling tot de ECO-DIM.12 wél leidend in het maximale aansluitvermogen.

Geleverd incl. duidelijke Nederlandse handleiding.

Waarom deze led inbouwdimmer?

Geschikt voor 1-10V

Deze dimmer is speciaal geschikt om dimbare 1-10V drivers aan te sturen. In grote installaties komen deze drivers vaak voor. De driver bepaald het maximale aansluitvermogen. De ECO-DIM.12 kan deze drivers vervolgens dimmen. De 1-10V drivers komen vaak voor in grote installaties, denk hierbij aan kantoren en hotels.

Geschikt voor alle merken afdekmateriaal

Deze muurdimmer is geschikt voor alle bekende merken afdekmateriaal (dimmerknop+raamwerk). Voor enkele merken is het nodig de compatibele hulpstukjes te gebruiken. Deze worden meegeleverd bij de ECO-DIM.12. Deze led dimmer is passend onder enkele en meervoudige afdekramen.

Geschikte merken afdekmateriaal:

  • Berker by Hager
  • Busch-Jaeger (m.u.v. 6540-7X)
  • Gira
  • JUNG
  • Kopp
  • Merten by Schneider 51XX en System M
  • Niko xxx-31000
  • PEHA

Niet geschikt:

  • Merten D-Life
  • Niko xxx-31003 en PR20
  • Dimmerknop met D-vorm gat, zoals Wintop, Plieger, GAMMA Everest
  • Dimmerknop met kliksysteem/klembevestiging, zoals Busch-Jaeger 6540-7

Heb je nog geen afdekmateriaal in huis? Dan kun je er ook voor kiezen om bij ons het passende afdekmateriaal (dimmerknop + raamwerk) te bestellen. Deze staan hieronder bij bijpassende producten weergegeven.

De dimmer wordt geleverd incl. 3 hulpstukjes. Voor Busch-Jaeger gebruik je het verdikkingsknopje en ijzeren plaatje. Voor Niko xxx-31000 heb je alleen het ijzeren plaatje nodig. En voor JUNG heb je de schroefjes nodig. Dit staat tevens duidelijk omschreven in de installatiehandleiding.

Optimale dimbaarheid & lichtstabiliteit

Middels de MIN & MAX potmeters kun je handmatig de dimbaarheid en lichtstabiliteit in de laagste en hoogste lichtstand instellen. Zo haal je altijd de beste dimbaarheid én lichtstabiliteit uit jouw led lampen. Meer hierover lees je bij bovenstaand tabblad "Installatie" en de meegeleverde handleiding.

Bescherming tegen overbelasting, oververhitting en stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Daarnaast beschikt de dimmer over bescherming tegen oververhitting. Tot slot beschermt de overload protection de dimmer tegen overbelasting. Dit houdt in dat wanneer er een te hoog vermogen op de dimmer is aangesloten, de dimmer zichzelf automatisch uitschakelt en dus niet defect gaat.

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze elektronische led dimmer kunnen alle dimbare led lampen geruisloos gedimd worden (mits deze werken op de 1-10V dimmer). Geen zoemende led dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de led lampen zachtjes aan gaan op de laatst gebruikte dimstand – ook in het lage lichtniveau. Dit betekent dat je geen flits ziet of dat de lampen niet eerst naar 100% lichtstand moeten alvorens te kunnen dimmen. De laatste dimstand wordt onthouden en bij de volgende keer inschakelen van de led lampen gaat het licht rustig aan op de laatst gebruikte stand.

Klein inbouwelement & Geschikt voor opbouw- en inbouwdozen met schroefgaten

Het basiselement van deze led dimmer past in iedere normale inbouwdoos en opbouwdoos met schroefgaten. Dankzij de kleine inbouwdiepte (25mm) gaat dit heel eenvoudig.
Middels de schroefgaten in de dimmer kan het de dimmer in iedere inbouw- of opbouwdoos met schroefgaten vastgezet worden.

Installatie

Je sluit deze dimmer altijd met 4 draden aan. Een schakeldraad en stroomdraad van het net naar de dimmer en twee stuurdraden van de dimmer naar de 1-10V driver.

Deze led dimmer 230V wordt geleverd inclusief duidelijke Nederlandstalige handleiding. Ook lees je hier meer over achter bovenstaand tabblad "Installatie".

Afmeting

Buitenmaat van blauwe plaat: 71x71mm (met afgeronde hoeken)
Past in inbouwdoos van min.: 50*50*25mm (lxbxd)

Hulp nodig?

Heb je toch nog vragen over deze 1-10V led dimmer? Neem gerust contact met ons op! Wij staan je graag te woord!

Specificaties
EAN code
8719322373656
Merk
EcoDim
Aansluiting
2-draads
Artikelnaam fabrikant
ECO-DIM.12
Input (volt)
230V
Output (volt)
1-10V
Lengte (mm)
71
Breedte (mm)
71
Hoogte (mm)
25
RAL-kleur
RAL5017
Keurmerken
CE
Garantie
2 jaar
Installatie

Deze led dimmer wordt geleverd zonder afdekraam of dimmerknop. Je ontvangt puur het inbouwelement.

Uiteraard is het wel mogelijk om afdekmateriaal in onze webshop bij te bestellen (zie 'Bijpassende artikelen'). Ook is het mogelijk jouw eigen A-merk afdekmateriaal te gebruiken. Heb je Busch-Jaeger, Niko of JUNG afdekmateriaal? Gebruik dan de meegeleverde hulpstukken.

Hulpstukken voor afdekmateriaal

De led dimmer wordt geleverd incl. hulpstukken zodat deze ook geschikt is voor Busch-Jaeger, JUNG en Niko xxx-31000 afdekramen.

  • Busch-Jaeger: Gebruik het dopje en het plaatje
  • JUNG: Gebruik de schroefjes
  • Niko xxx-31000: Gebruik alleen het plaatje

Ander merk afdekraam? Geen hulpstukken nodig.

Dikte van de as: 4mm
Dikte van de as met verdikkingsdopje: 6mm

Smalle inbouwdoos of smalle opbouwdoos?

Dan is deze led inbouwdimmer ideaal, dankzij de kleine inbouwdiepte van 25mm.

Led dimmer aansluiten

Je sluit deze dimmer 4-draads aan.

Van de dimmer naar de driver: vanaf de DIM+ en DIM- poorten plaats je twee stuurdraden naar de driver.

Van het net naar de dimmer: De stroomdraad en schakeldraad plaats je in de twee overige poorten.

Check de handleiding voor de juiste aansluitschema's.

Dimbaarheid & Lichtstabiliteit instellen

  1. Zet de lampengroep aan door op de dimmer as te drukken.
  2. Draai de dimmer as helemaal naar links (minimaal lichtoutput).
  3. Blijft het licht in de laagste stand stabiel (geen geknipper)? Draai de MIN potmeter dan langzaam naar links voor een betere dimbaarheid.
  4. Gaan de led lampen knipperen? Draai dan de MIN potmeter langzaam naar rechts, totdat het licht helemaal stabiel is. Dát is de beste dimbaarheid van deze groep led lampen. Hetzelfde kun je doen met de maximale lichtstand, dit met de MAX potmeter.
